ARMAMENTO FERROVIARIO

WEGH Group con le piattaforme prefabbricate in calcestruzzo armato precompresso sistema Arianna®, offre le soluzioni tecnologiche adatte a ogni tipologia di progetto: linee tradizionali o ad alta velocità, su ponte o viadotto, in galleria naturale o artificiale, stazioni o rilevati. E’ la soluzione ideale quando la linea ferroviaria in galleria, deve essere accessibile a mezzi di soccorso gommati, sui viadotti perché riduce il peso complessivo dell’opera e per i ridottissimi costi di manutenzione che la rendono meno costosa del sistema tradizionale col ballast se confrontata sull’intero ciclo di vita del binario.

ARIANNA R-SLAB SYSTEM

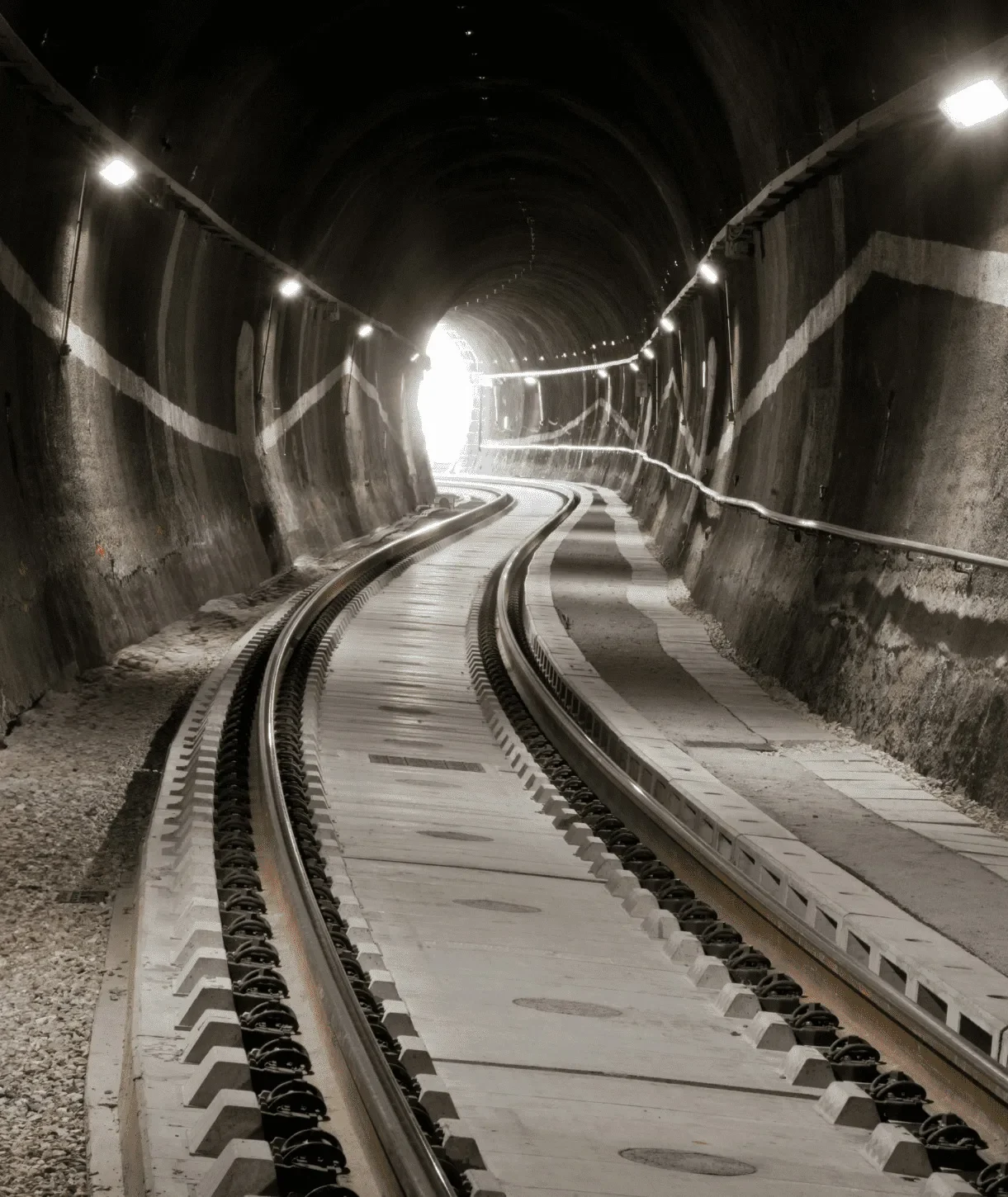

Arianna® è un sistema ballastless costituito da piattaforme prefabbricate in calcestruzzo armato precompresso appoggiate su una fondazione di base, con l’interposizione di uno speciale massetto di allettamento, che garantisce alla piattaforma un appoggio regolare e omogeneo, compensando le irregolarità della fondazione. Arianna® R-SLAB è la soluzione ballastless ideata appositamente per le linee ferroviarie ed è adatta in particolare per le linee di trasporto passeggeri, per le linee ad alta velocità, per ragioni di sicurezza nei tratti in galleria quando la linea deve essere accessibile ai mezzi di soccorso gommati, su viadotto, perché permette di recuperare sul peso complessivo dell’opera e, non meno importante per i ridotti costi di manutenzione.
Arianna® non necessita infatti delle tradizionali operazioni di manutenzione riguardanti rincalzatura del ballast, livellamento, pulizia e risanamento, elemento importante specie nelle stazioni. Il sistema Arianna è proposto in versione standard e nella versione plus. Mentre la versione standard risponde a caratteristiche antivibrazionali paragonabili al ballast, la versione Arianna® Plus è studiata per i casi in cui siano necessarie elevate prestazioni per ridurre le vibrazioni, in punti nevralgici del tracciato, per vicinanza con edifici residenziali, tratti in galleria che interferiscono con punti sensibili, o nelle stazioni.
Da oltre 30 anni il sistema di armamento del binario senza massicciata Arianna ®, ideato, progettato e prodotto da Wegh Group garantisce una circolazione dei convogli sicura e una ottima disponibilità dell’infrastruttura.

Caratteristiche principali della piattaforma

















Denominazione
Slab Track System – STS

Struttura
Piattaforma prefabbricata in c.a.v.p precompressa in entrambe le direzioni

Conformata per rettilineo – curva – clotoide

Dimensioni
515x240x18 cm

Peso
5580 kg

Attacchi rotaia
Vossloh – Sistema 300

Passo appoggi
650 mm

Rotaia
Predisposizione 60E1

Materiali Piattaforma

  • Calcestruzzo C 45/55 a 28 giorni e C 30/35 al momento della precompressione;
  • Armatura trasversale di precompressione: fili diametro 9,4 mm
  • fptk ≥ 1570,00 N/mm
  • fp(0,1)k ≥ 1420,00 N/mm
  • Armatura in acciaio Classe B450C;

Altezza massetto di allettamento (escluso): 50 mm.
Altezza totale pacchetto dal piano ferro (fondazione esclusa): 467 mm.



Clicca qui per scaricare il PDF completo della scheda tecnica
